概述

ZW32-24型戶外真空斷路器（以下簡稱斷路器）為額定電壓24kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。

本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。

符合標準

GB1984《交流高壓斷路器》

GB11022《高壓開關設備和控制設備標準的共同技術要求》

GB311.1-6《高壓輸變電設備的絕緣配合》

GB763《交流高壓電器在長期工作時的發熱》

GB2706《交流高壓電器動、熱穩定試驗方法》

GB3309《高壓開關設備在常溫下的機械試驗》

DL/T593《高壓開關設備的共同訂貨技術條件》

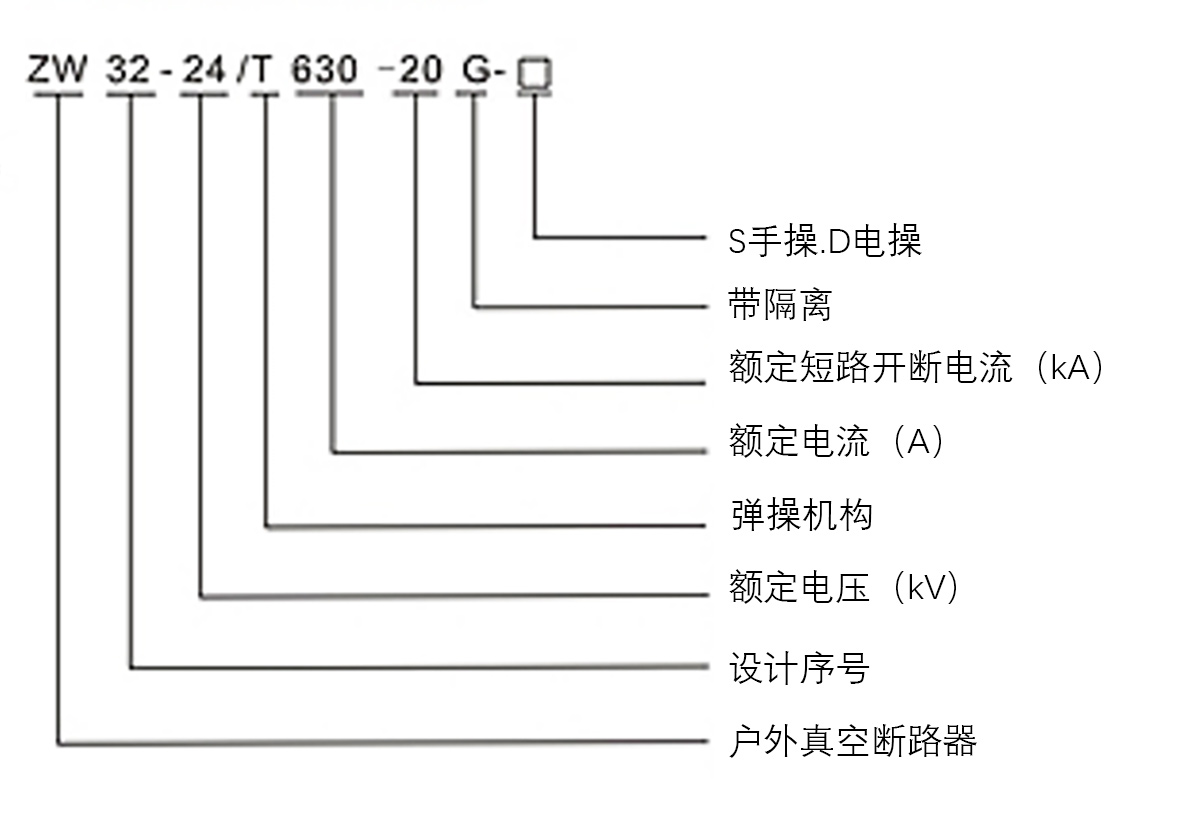

型號及其含義

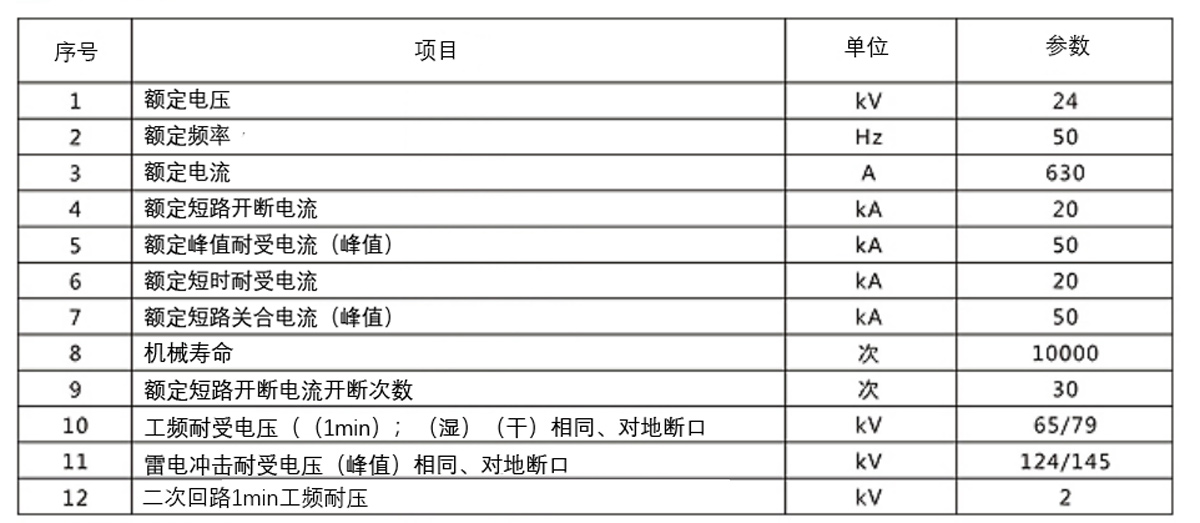

主要技術參數

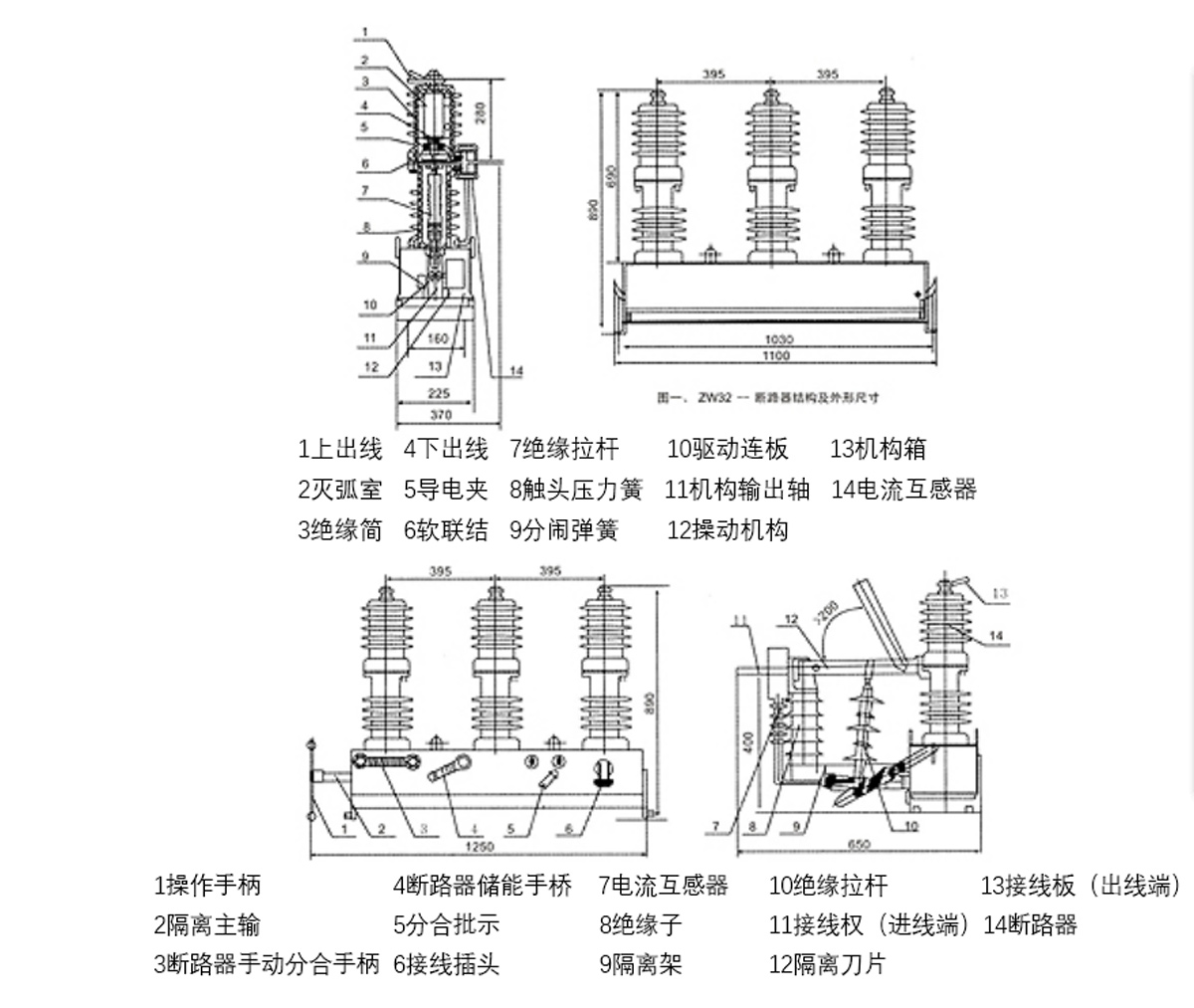

外形及安裝尺寸圖
